根据国家标准（GB10810.5-2012）镜片表面（凸面）耐磨要求：不应有可见的划痕磨损和磨损面；通过耐摩擦的实验及雾度值得测量，来判定是否合格；

那么接触角测量仪根据其原理（如下图一）；测量镜片摩擦前及摩擦后其湿润角的角度变化；来检验镜片的表面处理适合达到标准；

?????????????????????????????????????

利用接触角的疏水性原理，用于镜片表面测量，测量角度越大，镜片表面的表面能越。湍πЧ胶茫环粗饬拷嵌仍叫。灯谋砻婺茉酱，耐摩效果越差；

?

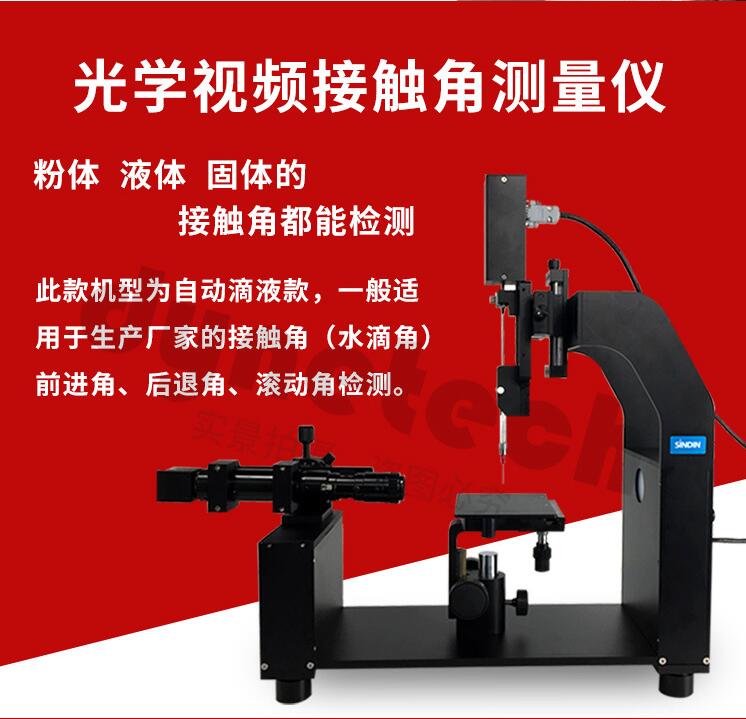

本次接触角机型：SDC-200型号

品牌：qm球盟会·(中国)球盟会

测试地点：

仪器外观：

??

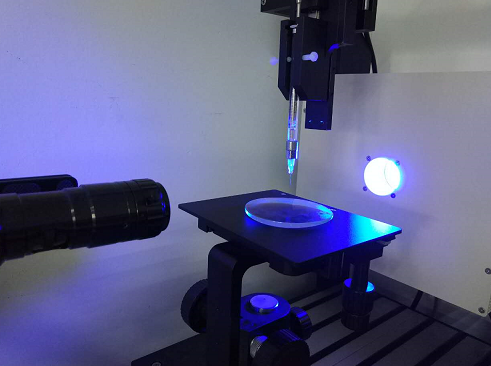

实验过程：?

?1、取10片同一条件不同度数的镀膜镜片；分为A类、B类；并用接触角测试测量镜

片（凸面）角度；如下图

?? ??

测量数据如下：

??????????????????????????????????????

?????????????????????????????????????????? 数据：A类 ????????????B类

?????????????????????????????????????????????115.458° ???????116.487°

?????????????????????????????????????????????116.561° ???????117.078°

?????????????????????????????????????????????117.509° ???????115.490°

?????????????????????????????????????????????117.476° ???????115.129°

?????????????????????????????????????????????114.980° ???????116.286°

?

?

2、按照国标要求，对A类样品使用耐摩擦测试仪测量；B类样品放置自然保存；

???并且使用雾度仪对A类样品测量，雾度值都小于0.8%

3、对A类样品，再次使用接触角测量；同时对于放置一段时间的B类样品测试；数据如下：

???

????????????????????????????????????????????? ?A类样品： ????????B类样品：

???????????????????????????????????????????????????106.305° ?????116.287°

???????????????????????????????????????????????????107.572° ??????116.778° ????

???????????????????????????????????????????????????109.305° ??????116.470°

???????????????????????????????????????????????????108.378° ??????115.629°

???????????????????????????????????????????????????105.761° ??????115.086°

?

通过以上实验说明：

1、?使用接触角测试仪，对于镜片镀膜处理后效果，是可以通过数据说明管控镀膜的

质量；

2、?企业在管控时，可根据客户要求，设备镀膜后的接触角测试数据；快速检验镜片

镀膜效果是否符合要求；

3、?同时参考国家标准，验证接触角的测量；以达到快速检验，提高检测效率减少人工成本；

4、?根据表面能原理，替代使用达因笔及记号笔在镜片表面划痕印字的测试方法；以数据的形式体现。
