测试报告
基本信息：
实验日期 |
2018.01.04 |
实验员 |
肖功明 |
检测设备： |

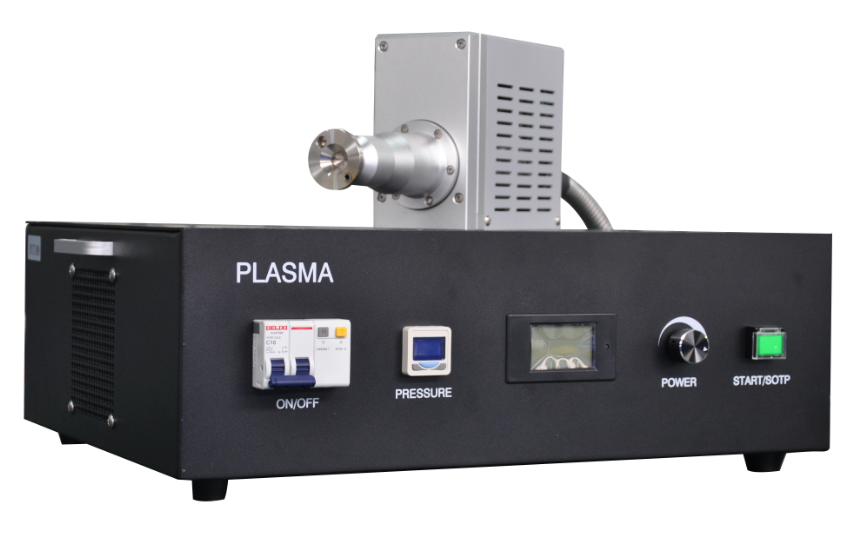

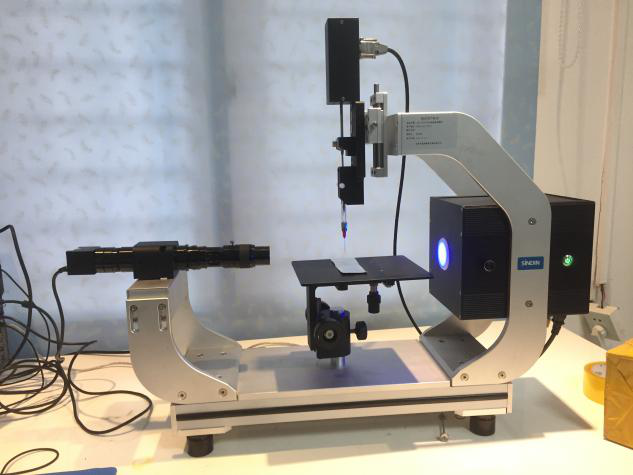

达因笔/接触角测量仪/等离子表面处理设备 |
型号 |
SDC-200/SPA2000 |
测试液体 |
水/达因液 |
液滴体积 |
2ul |
测试样品 |
蓝色帖膜 |
数量 |
1 |
实验内容 |

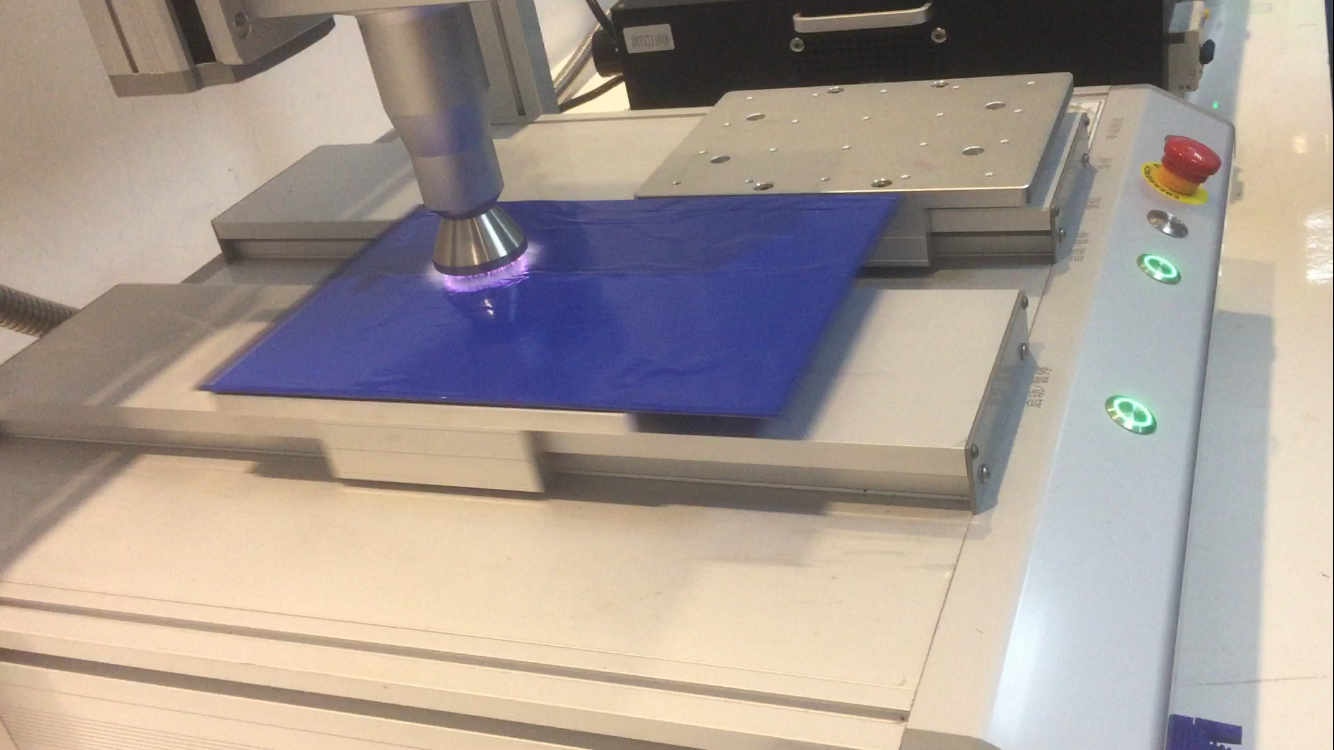

采用等离子设备对样品表面进行处理，要求在指定的走速范围内清洗至54达因以上， |
||
测量结果：
| |||||||
处理前接触角测试结果（角度单位：°） | |||||||
测量次数 |
1 |
2 |
3 |
4 |
5 |
平均角度 |
|
处理前 |
103 |
106.3 |
106.4 |
110 |
113.2 |
107.7 |
|
| |||||||
|
等离子处理参数： 670W功率；0.2MPa气压；100mm/秒的过速；50mm喷头；样品尺寸195*260mm；清洗距离5mm；清洗用时6.7秒 | |||||||
测量次数 |
1 |
2 |
3 |
4 |
5 |
平均角度 |
|
处理后 |
46.7 |
44.1 |
43.3 |
46.6 |
46.8 |
45.5 |
|

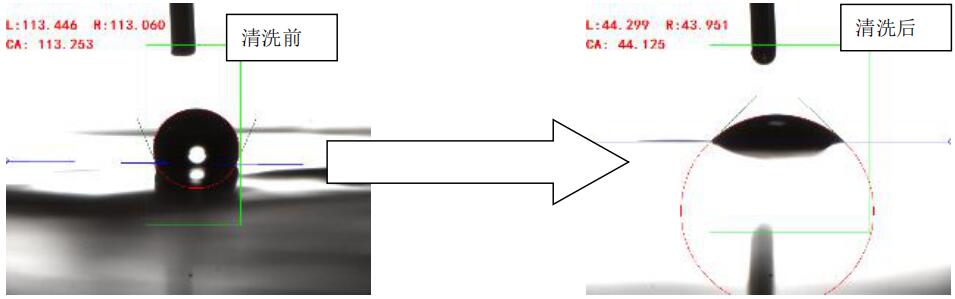

处理前后实际拟合图对比 | |||||||
| |||||||
达因笔测试 | |||||||
|
38达因 （处理前） |
|
||||||
54达因（处理后） |
|
||||||
56达因（处理后） |
|
||||||
（3）结果分析
通过测的实际数据分析可以得出一下几点结论：
（1）采用大气等离子表面处理可以达到要求
（2）处理距离更小一些，或者增加处理时间可使样品处理效果更好
（3）清洗效率比预期更好
