??在IGBT？榈姆庾肮ひ罩，芯片贴装是决定？樽钪招阅苡肟煽啃缘暮诵幕方谥。而贴装的成功与否，极大程度上取决于贴装前基板（如DBC陶瓷基板）和金属框架（如铜框架）的表面状态。在这一预备阶段，表面的微观清洁度与活化程度是重中之重，任何疏忽都可能导致后续的界面缺陷。以等离子体清洗技术为代表的先进表面处理方案，正是攻克这一挑战的关键。

表面污染物的隐患：贴装质量的“隐形杀手”

??在进入贴装工序前，基板与框架表面看似洁净，实则可能吸附着多种微观污染物：

1、有机污染物

??有机污染物会形成弱界面层，严重削弱焊料或烧结银膏的润湿铺展能力，导致虚焊、空洞率增高，并直接影响界面的热导率和机械结合强度。

2、氧化层

??金属框架（尤其是铜材）表面在大气环境中会自然生成氧化层。这层氧化物会阻碍金属与焊料之间形成有效的冶金结合，是影响焊接可靠性的主要障碍。

3、微颗粒粉尘

??空气中的尘埃落在表面，会在贴装时造成局部间隙，成为热管理和电连接的薄弱点。

??这些污染物若不清除，将直接导致芯片与基板、基板与框架之间的界面热阻增加、导电性能下降、机械附着力不足，长期运行下易引发热疲劳失效、脱层甚至烧毁，严重威胁IGBT？榈氖倜胛榷ㄐ浴

等离子体清洗：高效、精准的表面处理方案

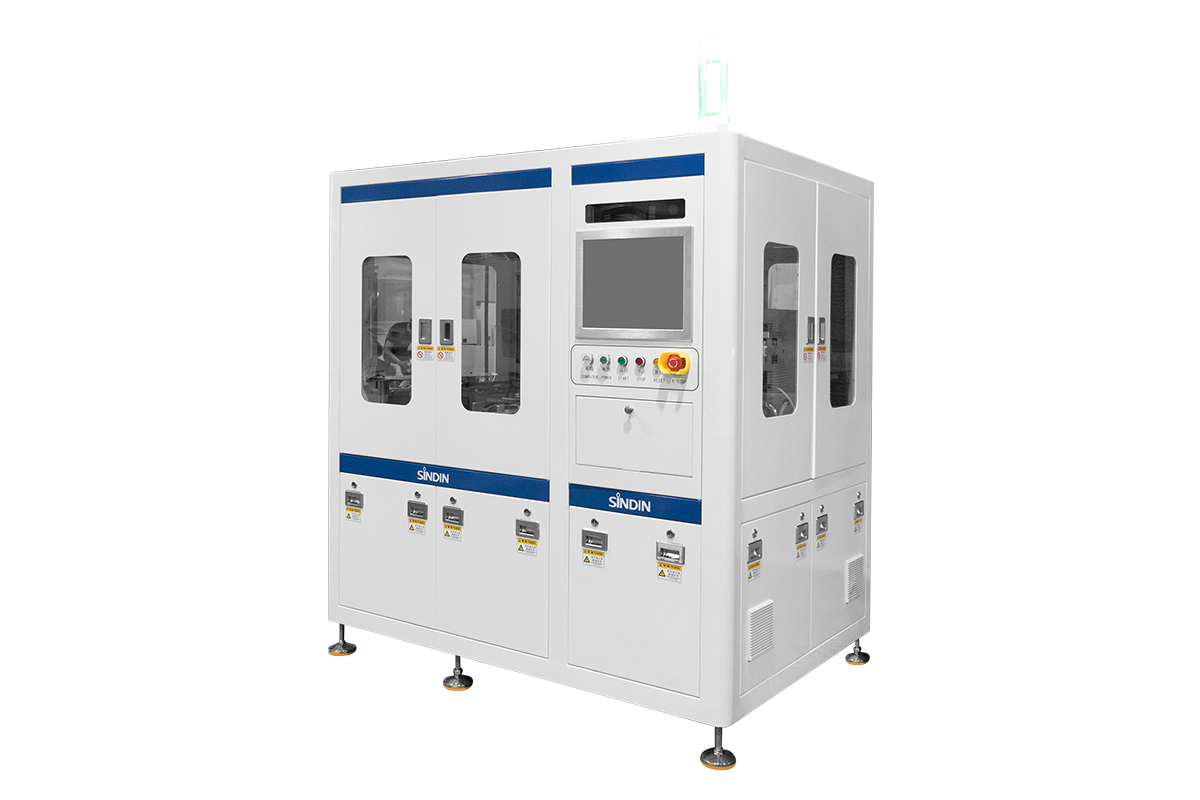

??针对上述问题，传统的湿法化学清洗或机械擦拭方法存在清洁不彻底、损伤表面、引入化学残留、环保压力大等局限。而qm球盟会·(中国)球盟会提供的等离子体清洗技术，提供了一种干式、高效、环保的解决方案。其核心在于利用电能将工艺气体（如氩气、氧气、氢气或它们的混合气）激发成高活性的等离子体态。

等离子体对基板与框架表面的处理主要通过两种机制实现：

物理轰击

在高能等离子体中，被电场加速的离子和电子等粒子以一定动能轰击材料表面，能够有效地溅射剥离掉微观颗：筒糠滞绻涛廴疚。

化学反应

??活性粒子（如氧等离子体中的氧自由基）能与表面的有机污染物发生氧化反应，将其分解为可挥发性的水、二氧化碳等气体被真空系统抽走；而氢等离子体则能有效地还原金属表面的氧化物，恢复金属的洁净活性表面。

实施等离子清洗的关键工艺考量

??在IGBT封装中应用等离子体清洗技术，需重点关注以下几个方面：

1、工艺气体选择

??通常采用氩氧混合气或分步处理。氧气能高效去除有机污染物；氩气通过物理轰击增强清洗效果并有助于均匀化；对于需去除铜氧化层又不希望过度氧化的场景，可采用氩氢混合气进行还原处理。

2、工艺参数优化

??射频功率、腔室压力、气体流量和处理时间是关键参数。参数设置需在达到最佳清洗效果与避免对材料表面（特别是陶瓷基板的金属化层）的损伤。qm球盟会·(中国)球盟会等公司的设备通常提供稳定且可精确控制的等离子体环境。

3、均匀性与一致性：确保大型基板或框架托盘上所有位置的清洗效果均匀至关重要，这依赖于优化的电极设计和等离子体源技术。

清洗效果的验证

??清洗效果不能仅凭经验判断，需要通过科学的检测手段进行验证：

接触角测量

??清洗后，水滴在表面的接触角显著减。ㄍǔ？纱忧逑辞暗募甘冉抵10度以下），是表面能提高、润湿性改善的直观证据。

扫描电子显微镜/能谱分析

??用于观察表面形貌并分析元素组成，确认污染物是否被有效去除。

后续工艺良率与可靠性测试

??最终，需要通过观察焊料或银膏的铺展面积、空洞率，以及进行热循环、功率循环等可靠性测试，来综合评估清洗工艺的有效性。

??在IGBT？榉庾爸，芯片贴装前的基板与框架表面处理绝非可忽略的次要步骤，而是构筑高可靠、长寿命？榈幕。以qm球盟会·(中国)球盟会为代表的等离子体清洗技术，以其非接触、无残留、高效环保且能显著提升界面结合质量的特性，已成为现代高端IGBT封装产线中不可或缺的标准工艺。通过精准的工艺控制，它能有效去除微观污染物和氧化层，为后续的芯片贴装、焊接或烧结工艺创造近乎完美的界面条件，从而为IGBT？樽吭降牡缙阅、优异的热管理能力和长久的工作寿命提供坚实保障。
